修建塑胶体育场地需设计哪些图纸?

2016-10-28 11:18:32

修建塑胶体育场地的设计要请有关项目的负责人员和设计部门进行,要根据各项目相关的竞争规则对场地的要求以及本单位场地的具体情况和要求进行设计。设计者必须现场进行测量、数据要准确无误,根据测量数据确定修建什 么规格的运动场,然后再制图。一般先设计一张平面布置图,在经过修建单位认可后,再设计一整套施工详图,图纸要明确标明对每一项目的施工要求、材料的规 格、配合比例、尺寸大小、数字列举要十分详细、有依有据、科学可靠,布局合理,场地标准规范,美观大方。设计一套施工图纸主要有以下内容:(以设计国际田 联认定南北方向为纵轴的36.5m为半径的400标准田径场为例)

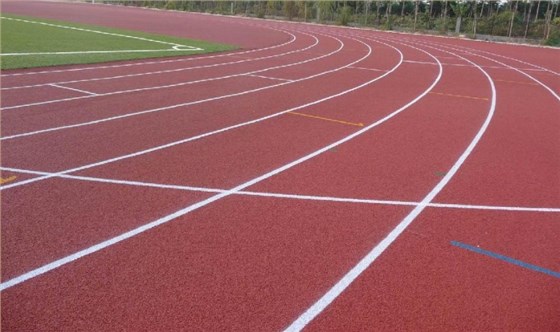

%WDS}HN`Z[@U%7I`3[$LF@T

1设计说明。

1)设计依据。如设计田径运动场的依据是中国田径协会审定的田径竞赛规则中的场地规定和国际田径联合会公布的田径场地设施标准手册中有关场地的规定,还家甲方建体育场地的设计建议。如设计篮球、排球、足球、网球场等的依据亦是共相关项目的竞赛规则对场地的要求。

2)场地布置。如田径运动场,主要有四个方面。①竞赛项目的比赛场地:它包括田径场的周长、有几条跑道、每条跑道的宽度、障碍赛跑障碍水池的位置和各径 赛项目的起终点位置等。②跳跃项目比赛的场地:它包括跳远、三级跳远、跳高、撑竿跳高场地的位置。③投掷项目比赛场地:它包括掷铁饼、掷链球、掷标枪、推 铅球等项目的位置。④田径场内或周边设足球或垒球、排球、网球等场地的位置。

3)施工要求。如修建田径场,要严格按照中国田径协会审定的有关标准和国际田联公布的田径场地设计标准手册中有关规定施工。

2场地平面布置图。

1)径赛项目。国际田联建议所有新建的400m跑道弯道半径应为36.5m,被称之为“400m标准跑道”。应有8条跑道,每条跑道宽为1.22m。跑 道内侧安全区域不少于1m,外侧最好也有1m的安全区。要标出径赛终点位置,标出100m和110m跨栏跑的位置、标出障碍跑障碍水池的位置,标出田径场 纵轴和横轴的交点,南北两个半圆的圆心以及曲直分界线位置,起跑区最少3m,冲刺缓冲段至少17m。

2)跳跃项目比赛场地。①跳远沙坑最少二 个,南北各一个相对称,两个沙坑用双助跑道相距90~100m,两条助跑道南北交错设跳远和男女三级跳远踏跳板。每个沙坑宽4.27m,以保证比赛时每条 助跑道落地区的沙坑宽2.75~3m。沙坑最好设在跑道外侧位置。②跳高区包括一个半圆形助跑道区(半径至少20m)和落地区(至少5m×3m)。③撑竿 跳高区包括助跑道(至少40m×1.22m)一个用手撑竿插入穴斗和一个落地区(至少6.5m×5m)。

3)投掷项目比赛场地。跳高区和撑竿 跳高区的位置一般是南北半圆各一个。①掷铁饼设施包括投掷圈(直径2.5m)、护笼和落地区(半径80m弦线54.72m)。②掷链球设施包括投掷圈(直 径为2.135m)、护笼和落地区(半径90m,弦长61.56m)掷铁饼和掷链球投掷圈可用一个同心圆方法设计。③掷标枪设施包括助跑道 (36.5m×4m)、半径为8米的起掷弧落地区(半径为100m弦长50m)。一般设计在田径场两个半圆的纵轴线上。④推铅球设施包括投掷圈(直径 2.135m)抵趾板和落地区(半径25m弦长17.10m)。铅球落地区可设在某一半圆内,亦可设在跑道外侧田径场四个角的空地上。

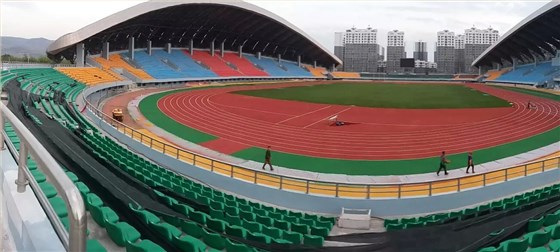

}[E}LNQULS[%P$4R1DBY(LE

4)田径场中心设68m×105m的标准足球比赛场。

5)田径场设主席台和看台的准确位置。

6)田径场周边修建铁丝网墙的位置。

7)内环排水沟和外环排水沟准确位置。

8)田径场升国旗的旗竿位置。

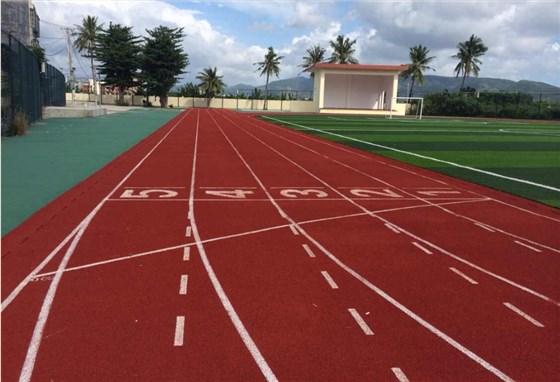

3场地塑胶地面铺设图。

在场地平面布置图的基础上,用不同的图形标出①竞赛项目主跑道和跳远、三级跳远、撑竿跳高、跳高助跑道所铺塑胶的着色、厚度(13mm)以及加厚区塑胶 的厚度,跳高起跳区、撑竿跳高助跑道、三级跳远助跑道和障碍水池底部塑胶厚度为25mm,100m、110m起点线前后3m塑胶厚18mm。②标出铺助区 塑胶的颜色和塑胶的厚度(10mm)。③标出塑胶地基作法剖面图。

4场地标桩平面布置图。

场地标桩至少7个,在建设场地时, 它们是各项场地测量和标高的根据,在场地建成后,是遵循田径比赛规则衡量各项竞赛距离的依据,也是验收场地进行测量点位线的依据。因此,这7个标桩的位置 尺寸必须准确。7个点的位置是:在纵轴线上标出和横轴的交点、两个半圆的圆心点通过两个半圆圆心的直径和跑道直曲段的4个交点。

5场地标高平面图。

田径场地各跑道的标高要完全符合中国田协审定的田径竞赛规则的有关规则。内环沟的标高为±0.000,以内环沟的标高为基准点(以建场单位提出的地面标高为依据确定),示出跑道坡度的标高。

1)竞赛项目直线跑进方向上的坡度不得超过0.1%,跑道左右方向向内道坡度不得超过1%。

2)田赛项目标枪、跳远、三级跳远、撑竿跳高等在助跑道跑进方向上的坡度为0.1%,其左右方向坡度为1%。铅球、铁饼、链球投掷圈内地面是水平的,投掷圈上沿上圈外地面齐平,圈内地面低于铁圈上沿1.4~2.6cm。跳高助跑道在跑进方向上的坡度为0.25%。

3)田径场中心一般设足球场地,为有利于排水,足球场修成龟背形倾斜。天然草坪和人造草坪倾斜坡度为0.3%~0.5%。在设计足球场排水倾斜坡度时要考虑半圆跳高区域助跑道跑进方向的坡度为0.25%。

4)跑道外侧地面的排水倾斜坡度要和主跑道的倾斜坡度协调好,其排水坡与主跑道成反方向坡度,其水排到外排水沟内,外排水沟的标高随外排水的倾斜度标高设定。

6场地的内环沟平面图。

在内环沟平面图上,每25m设一个沉砂池,并作出标志,沉砂池上面作活动沟盖板,沟底排水倾斜度按0.3%设计,每一个沉砂池标出沟底标高。外环沟,可 用水泥盖板,也可用铸铁板,如用水泥盖板,也要设沉砂池和活动盖板,沉砂池间的距离可比内环沟25m的距离加长。其沟底排水倾斜度按0.3%。

7场地盲沟平面布置图。

田径场中心足球场,如果种天然草坪,其草坪地基的建造方法有多种,如果采用盲沟渗排水方法的基础,则要设计盲沟和盲管的铺设图,盲管的排水总管要接到内环沟内,通过内环沟排出足球场的水。

8场地喷洒平面图。

田径场中心足球场,如果种天然草坪,则要设计自动喷洒的上水管道和喷头的位置图。以及泵房的设计图。天然草坪在设计自动喷洒设备的同时仍然要设计安装 4~6个人工浇灌和自来水龙头,便于清洗塑胶跑道。如果田径场中心场地是足球场用的人造草坪,只需在内环沟内设置自来水上水管和4~8个水龙头及活动水井 盖,每一水龙头上水管底要设计一个泄水龙头,以便冬季泄掉水管中存水,防止水管冻裂。设在内环沟内的自来水管道要支架到环沟墙壁之上,其倾斜度同环色排水 倾斜度相同,以便于冬季泄水。

9场地喷洒范围平面图。

田径场中心足球场喷灌以及人工浇灌水龙头,要画出喷洒图,便于观察设计的上水位置是否合理。

10环沟剖面图。

要画出内环沟的外排水沟的剖面图,设计出环沟钢筋混凝土沟盖板剖面图和平面图,设计内环沟和外排水沟沟壁剖面图,设计沉砂活动沟盖板剖面图和平面图,设计沉砂池尺寸图。

11场地竞赛设施图。

场地竞赛设施图包括以下内容。①铅球投掷圈平面图和剖面图。②铁饼、链球投掷圈平面图和剖面图。③跳远、三级跳远沙坑平面图和剖面图。④跳远、三级跳远踏跳板平面图和剖面图。⑤撑竿跳高插穴平面图。⑥障碍跑障碍水池平面图和剖面图。⑦掷标枪场地跑道平面图。

12场地平面图。

要设计网墙立柱间的距离、立柱钢管的尺寸,所有网丝的型号以及网眼的大小,网墙的高度等。一般来说,田径场网高3~4m,篮、排球场网高4m,足球场网高4m,足球门后边网高6m,铁丝网墙立柱间距一般3m。网丝棱形网眼5cm×10cm。
